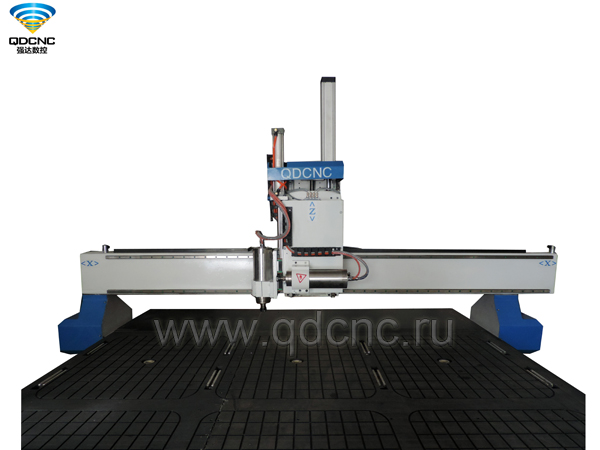

QD-2025 Деревообрабатывающий ЧПУ станок с горизонтальной фрезой

Описание

Особенности:
-Современный  проект станка,  импортные детали, машина может достичь хороших
результатов работы.
-На станке установлены  два шпинделя.  вертикальный шпиндель можно использовать
для обычной гравировки и резки, а горизонтальный шпиндель в основном используется
для  перфорации и горизонтальной гравировки, а так же можно изготовить отверстие
 для замка в двери. Станок легко справляется с различными требованиями в данной работе .
-Данный проект отличается от других тем, что переключать и управлять двумя
 шпинделями можно одновременно . Система управления проста.
--Рама станка сделана из стали холодного проката, что добавляет жесткость и исключает вибрацию конструкции;
-Рабочее поле по заказу клиента может быть разным. Например, X Y Z ОСИ
:1300*2500*200ММ, 1500*3000*200ММ, 2000*2500*200ММ, 2000*3000*200ММ......

Параметры

Технические характеристики:

Модель

QD-2025

Рабочая площадь столаX,Y (мм)

2150mmx3550mm

Зона обработки X, Y, Z

2000mmx2500mmx200mm

Покрытие стола

Вакуумное адсорбирование

Алюминиевые T-слоты

Система привода по осям X Y

Высокоточная  косозубая рейка

Система привода по осям  Z

 Немецкий импортный  NEFF  ШВП;

XYZ Направляющие

Тайваньские импортные HIWIN

квадратные направляющие

Мощность шпинделя

Два шт*4.5KW с водяным охлаждением

Частота вращения шпинделя

24000 об/мин

Максимальная скорость холостого хода

32000 мм/мин

Макс скорость рабочего хода

20000 мм/мин

Точность обработки

±0.01мм

Точность повторного позиционирования

≤0.01мм

Тип привода

Мощный Шаговый двигатель

Поддерживаемые форматы управляющей программы

HPGL, G-коды

Система управления станком

DSP (ручной пульт управления)

Централизованная Автоматическая система смазки,

Датчик рабочей ноли

есть

Источник питания

AC380V 50HZ

Вес нетто / бутто

1380кг / 1530кг

Габариты упаковки

3170mm*2280mm*960 mm

Опционный:

5.5KW шпинделя с водяным охлаждением или 3.0 KW / 4.5 KW / 5.5KW / 7.5KW шпинделя с воздушным охлаждением;

Вращаюее устройство (четвертый ось) ;

Японский  серво Yaskawa двигатель и Yaskawa система привода;

Использование

Область примения:
Мебель: Группа мебели, офисной мебели, деревянных дверей кабинета и т.д.;
Деревообрабатывающей промышленности: музыкальный инструмент, кухня
Двери, окна и т.д.;
Подходящие материалы: дерево, панели, акриловые, оргстекла, МДФ, пластик, алюминий и т.д.
